| 詳細規格 |

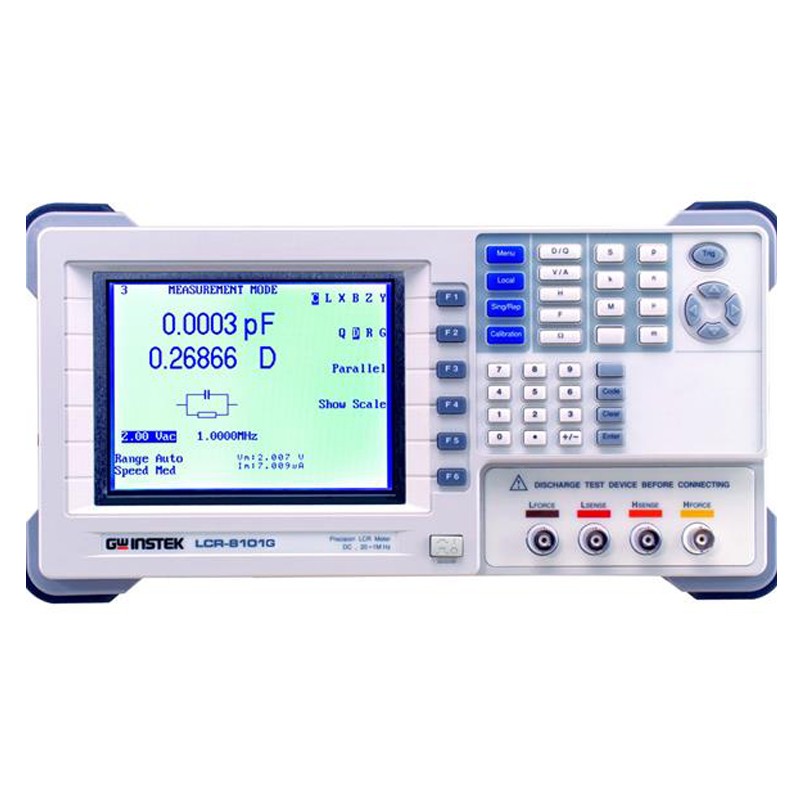

| 型號 | LCR-8110G | LCR-8105G | LCR-8101G |
| 測試頻率 |
|
20Hz ~ 10MHz, 5 位數, ±0.005% |
20Hz ~ 5MHz, 5 位數, ±0.005% |
20Hz ~ 1MHz, 5 位數, ±0.005% |
| 輸出阻抗 |
|
100Ω |
| 基本準確度 |
|
±0.1% (R, Z, X, G, Y, B, L, C) |
| 測試速度 |
|
交流 (＞ 2kHz) |
DC |
|
最大(MAX): 75mS |
最大(MAX): 30mS |
|
快速(FAST): 150mS |
快速(FAST): 60mS |
|
中速(MEDIUM): 450mS |
中速(MEDIUM): 120mS |
|
慢速(SLOW): 600mS |
慢速(SLOW): 900mS |
| 測試信號電平 |
| 測試頻率 |
測試信號電平 | 步進 | 精度 |
|
≤3MHz |
10mV~2V |
1mV/10mV |
2%±5mV |
|
＞3MHz |
10mV~1V |
1mV/10mV |
2%±5mV |
| 短路電流 |
|
最大20mA |
| 測量范圍 |
| 模式 | 測量范圍 |
|
R, Z, X |
0.1mΩ ~ 100MΩ |
|
G, Y, B |
10nS ~ 1000S |
|
L |
0.1nH ~ 100kH |
|
C |
0.01pF ~ 1F |
|
D |
0.00001 ~ 9.9999 |
|
Q |
0.1 ~ 9999.9 |
|
θ |
-180° ~ +180° |
|
Rdc |
0.1mΩ ~ 100MΩ |
| 測量參數 |
|
阻抗 (Z), 相位角 (θ), 電感 (L), 電容 (C),交流電阻 (Rac), 品質因數 (Q), 損耗因數
(D),導納 (Y), 電導 (G), 電抗 (X), 電納 (B),直流電阻 (Rdc) |
| 串聯 /
并聯等效電路 |
|
C + R, C + D, C + Q, L + R, L + Q, L + D |
| 串聯等效電路 |
|
X + R, X + D, X + Q |
| 并聯等效電路 |
|
C + G, B + G, B + D, B + Q, B + R, L + G |
| 向量測量組合 |
|
Z + Phase Angle, Y + Phase Angle |
| LCD顯示屏 |
|
320 x 240 點陣顯示 |
| 接口 |
|
RS-232, GPIB |
| 電源 |
|
AC 115V ±10% / 230V ±10% (可選), 50/60Hz |
| 尺寸&重量 |
|
330(寬) x 170(高) x 340(深)mm, 約5公斤 |
