產品簡介:

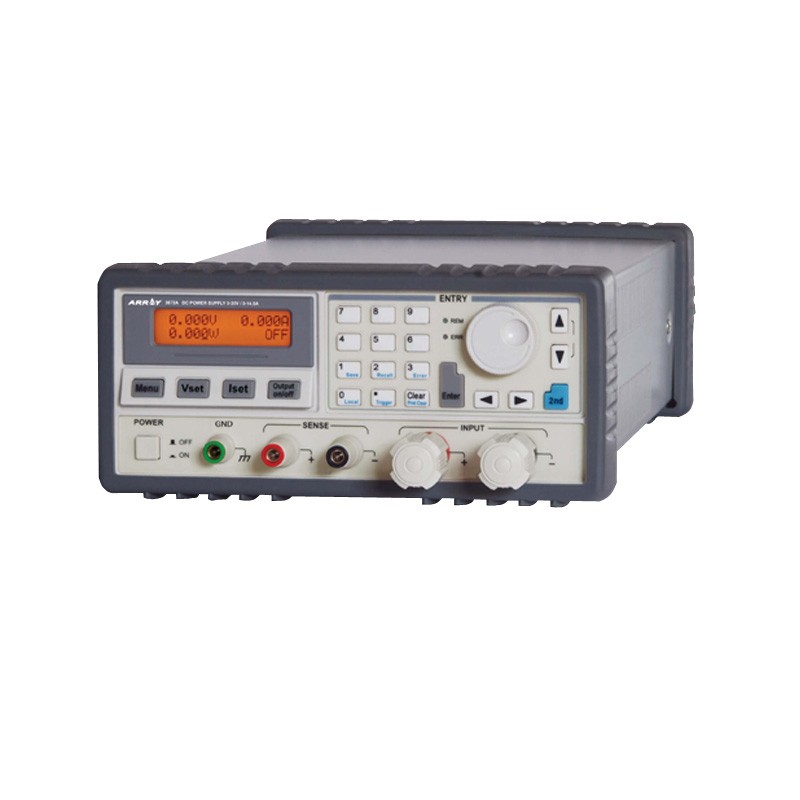

Array 367x系列800W 可編程直流開關電源,不但具有較高的轉換效率,而且輸出紋波與噪聲亦可媲美傳統線性電源。該系列機型
采用優化設計的操作界面,配備背光式液晶顯示器、全功能數字鍵盤和脈動旋鈕,可方便 快捷地進行各項調節與設定。同時具備
RS232和GPIB等接口,支持SCPI可編程儀器標準指令。
產品特點:
具有恒流和恒壓兩種工作模式,根據外部條件自動切換
輸出電壓和電流均可從0至最大輸出連續可調
輸出電壓10mV時即可輸出最大電流,具有SENSE線路損耗補償端
高功率因素,高電源效率,寬供電電壓范圍,低輸出紋波和噪聲
可存儲和調用多組設定參數
結構堅固,體積小巧,操作便捷
支持SCPI可編程儀器標準指令
完善的輸入/輸出保護電路,可靠性高,有效應對嚴酷的使用環境
技術指標:
型 號
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
<10mVrms |
<16mVrms
|
<16mVrms
|
|
|
<20mVp-p |
|
<80mVp-p
|
|
|
|
<8mArms |
<6mArms
|
|
|
|
共模電流:1.5mArms |
|
3mV
|
3mV
|
3mV
|
|
|
負載調整率(電流) |
2mA
|
2mA
|
2mA
|
|
|
電網調整率(電壓) |
2mV
|
2mV
|
2mV
|
|
|
|
1mA
|
1mA
|
1mA
|
|
|
編程精度 |
|
0.03%+5mV
|
|
|
|
|
|
0.5%+6mA
|
|
|
|
|
回讀精度 |
|
0.02%+2mV
|
|
|
|
|
|
0.2%+5mA
|
|
|
|
|
編程解析度 |
|
1mV
|
|
1mV(@0-100V) 10mV(@100-120V)
|
|
|
|
1mA
|
1mA
|
|
|
|
回讀解析度 |
|
1mV
|
2mV
|
|
|
|
|
1mA
|
1mA
|
|
|
|
儀表解析度 |
|
1mV
|
|
|
|
|
|
1mA
|
1mA
|
|
|
|
輸出設定范圍(最大設定范圍) |
|
0~35.2V
|
0~80.2V
|
0~120.2V
|
|
|
|
|
|
0~6.5A
|
|
|
溫度系數±(輸出的百分比 + 偏移)預熱30分鐘后,溫度每變化1 °C ,輸出和回讀的最大變化
|
|
30ppm + 0.5 mV
|
30ppm + 0.8 mV
|
30ppm+ 1 mV
|
|
|
|
30ppm + 0.2 mA
|
|
30ppm+ 0.1 mA
|
|
|
穩定性±(輸出的百分比+偏移) 預熱30分鐘后,在負載、供電電壓及環境溫度恒定的條件下,輸出在8小時內的變化
|
|
0.02% + 2mV
|
0.02% + 3mV
|
0.02% + 4mV
|
|
|
|
0.2% + 6mA
|
|
0.1% + 2mA
|
|
|
輸出電壓上升/下降響應時間 輸出從設定值的10%變化到設定值的90%所需的最大時間(對于電阻性負載)不包括指令執行時間
|
滿載上升
|
50 msec
|
50 msec
|
60 msec
|
|
|
滿載下降
|
50 msec
|
|
60 msec
|
|
|
空載上升
|
50 msec
|
50 msec
|
60 msec
|
|
|
空載下降
|
200 msec
|
|
300 msec
|
|
|
供電 AC180V-265V / 47Hz~63Hz / 1050VA Max |
工作環境 0~40℃0~80%RH |
散熱 風冷散熱 |
輸出電壓過沖 小于1V |
編程語言 SCPI(可編程儀器標準指令) |
凈重 5.5kg |
外形尺寸 212.6mm(寬)×132.6mm(高)×360mm(深) (8.4×5.2×14.2 inch) |
