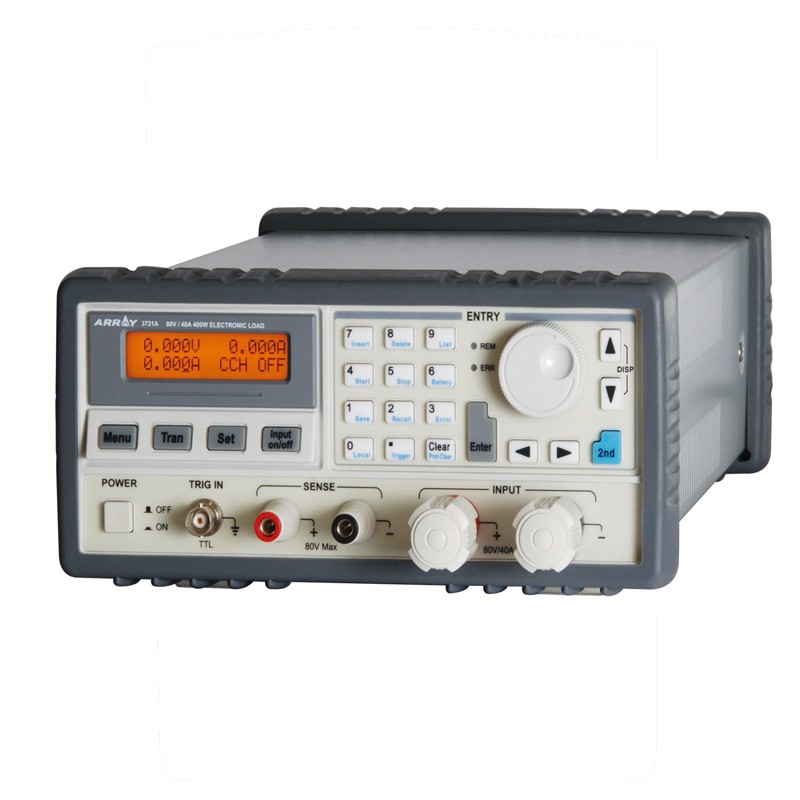

產品簡介：
Array 372X 電子負載采用先進的純硬件保護與功率限制電路，能快速實現過載保護且不中斷負載工作，為用戶提供了更加可靠的測試環境。372x采用優化設計的操作界面，配備背光式液晶顯示器，全數字鍵盤和旋鈕，方便用戶進行各種設定。軟件設計亦充分考慮客戶需求，各項操作方便快捷。
產品特點：
定電流、定電壓、定電阻、定功率四種基本測試功能，8種基本工作模式
高速動態測試、高速序列測試、短路測試、電池放電容量測試等輔助功能
最低全電流工作電壓小于0.6 V，并可選配零電壓測試附件
保護完備，可靠性高，有效應對嚴酷的使用環境
可存儲和調用多組設定參數和測試序列
結構堅固，體積小巧，操作便捷
支持SCPI可編程儀器標準指令，并提供上位機軟件和對Labview的支持
友好的人機界面及完善的工作模式
372X采用優化設計的操作界面，配備背光式液晶顯示器，全數字鍵盤和旋鈕。軟件設計亦充分考慮客戶需求，各項操作方便快捷。372X電子負載擁有完善的測試功能，包括：定電流，定電壓，定電阻，定功率，遠端測量，短路測試，動態測試，序列測試，電池放電測試及外觸發等功能。

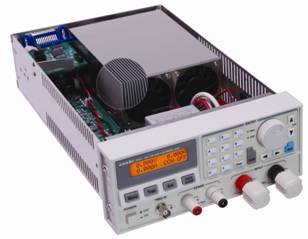

高效智能的散熱系統
372X使用精心設計的水平風道散熱系統，采用特別定制的高密度鰭片鋁合金散熱器，結合金屬風道和高效率無級調速風扇，有效降低系統溫度，提高功率密度，延長儀器使用壽命，確保產品可以長時間滿功率無故障連續工作。
獨創可靠的接線端子
372X采用獨家專有設計的旋轉滑動式壓線端子，結構精巧，結實耐用。在方便性、可靠性、耐用性等方面較傳統的接線端子均有質的飛躍，保證了使用的方便性及測試結果的準確性。
優異的動態測試和序列測試功能
本機采用軟硬件結合的方式進行動態測試控制、序列測試控制以及電流/電壓的上升/下降速率控制?；谧顑?yōu)化設計的計算方法，D/A轉換器每10us就能夠輸出一個值，轉換率達到100kHz，D/A轉換精度更是高達17bits，這甚至超過了CD標準的16bits / 44.1kHz，由此全面提升電流/電壓斜率的可控制性和平滑程度，同時也提高了動態測試和序列測試的時間精度和分辨率。序列測試功能除可以存儲、調用10組測試程序，更提供有編輯功能，可以方便地對已有序列步驟進行修改、插入和刪除。
優化的上電波形
針對各種不同電源，優化電路設計，盡可能提高電流上升速率，同時減小開機過沖，優化電流電壓波形，減小對被測電源的沖擊
純硬件電路實現的定電阻功能
372X采用純硬件除法電路實現定電阻功能，極大提高了電阻模式下的動態性能，使得定電阻模式不僅可應用于電壓源，也可以應用于電流源。
CPC定功率模式
CPC定功率模式，專門針對電流源測試，突破了電子負載在定功率模式下無法測試電流源的問題。
輸入電壓可低至0V
支持SCPI，便于組建ATE系統
支持SCPI可編程儀器標準指令，可配備RS232、USB、GPIB接口，方便與其它可編程儀器一道組建ATE系統。
| 型號 | 3720A | 3721A | 3722A | 3723A | 3724A |
| 額定輸入 | |||||
| 電流 電壓 功率*1 | 0～30A 0～80V 250W at 40oC | 0～40A 0～80V 400W at 40oC | 0～20A 0～200V 200W at 40oC | 0～30A 0～200V 350W at 40oC | 0~20A 0~500V 250W at 40oC |
| 輸入特性 | |||||
最小工作電壓 | 0.6V | 0.6V | 1.2V | 1.2V | 2V |
| 定電流模式 | |||||
| 低量程 分辨率 精度 | 0～3A 0.1mA 0.1℅+5mA | 0～4A 0.1mA 0.1℅+5mA | 0～2A 0.1mA 0.1℅+5mA | 0～3A 0.1mA 0.1℅+5mA | 0~2A 0.1mA 0.1%+5mA |
| 高量程 分辨率 精度 | 0～30A 1mA 0.1℅+10mA | 0～40A 1mA 0.1℅+10mA | 0～20A 1mA 0.1℅+10mA | 0～30A 1mA 0.1℅+10mA | 0~20A 1mA 0.1%+10mA |
| 定電壓模式 | |||||
| 量程 分辨率 精度 | 0～80V 1mV 0.1℅+10mV | 0～80V 1mV 0.1℅+10mV | 0～200V 2mV 0.1℅+25mV | 0～200V 2mV 0.1℅+25mV | 0~500V 5mV 0.1%+62.5mV |
| 定電阻模式 | |||||
| 低量程 分辨率 精度 | 0.02～2Ω 0.1mΩ 0.5℅+12mΩ@I>4A | 0.02～2Ω 0.1mΩ 0.5℅+12mΩ@I>4A | 0.0666～6.66Ω 0.1mΩ 0.5℅+40mΩ@I>3A | 0.0666～6.66Ω 0.1mΩ 0.5℅+40mΩ@I>3A | 0.250~25Ω 0.1mΩ 0.5%+150mΩ@I>3A |
| 中量程 分辨率 精度 | 2～200Ω 8.6uS*2 0.3℅+1.25mS@V>8V | 2～200Ω 8.6uS*2 0.3℅+1.25mS@V>8V | 6.66～666Ω 2.6uS*2 0.3℅+375mS@V>20V | 6.66～666Ω 2.6uS*2 0.3℅+375mS@V>20V | 25~2500Ω 6.8uS*2 0.3%+1mS@V>20V |
| 高量程 分辨率 精度 | 20～2000Ω 0.96uS 0.3℅+0.625mS@V>8V | 20～2000Ω 0.96uS 0.3℅+0.625mS@V>8V | 66.6～6660Ω 0.29uS 0.3℅+188uS@V>20V | 66.6～6660Ω 0.29uS 0.3℅+188uS@V>20V | 250~25000Ω 0.77uS 0.3%+0.5mS@V>20V |
| 定功率模式 | |||||
| 量程 分辨率 @P＜100W @P≥100W 精度 | 0～250W 1mW 10mW 0.2℅+600mW | 0～400W 1mW 10mW 0.2℅+600mW | 0～200W 1mW 10mW 0.2℅+600mW | 0～350W 1mW 10mW 0.2℅+600mW | 0~250W 1mW 10mW 0.2%+600mW |
| 電流測量值 | |||||
| 低量程 分辨率 精度 | 0～3A 0.1mA 0.05℅+4mA | 0～4A 0.1mA 0.05℅+4mA | 0～2A 0.1mA 0.05℅+4mA | 0～3A 0.1mA 0.05℅+4mA | 0~2A 0.1mA 0.05%+4mA |
| 高量程 分辨率 精度 | 0～30A 1mA 0.05℅+8mA | 0～40A 1mA 0.05℅+8mA | 0～20A 1mA 0.05℅+8mA | 0～30A 1mA 0.05℅+8mA | 0~20A 1mA 0.05%+8mA |
| 電壓測量值 | |||||
| 量程 分辨率 精度 | 0～80V 1mV 0.1℅+8mV | 0～80V 1mV 0.1℅+8mV | 0～200V 1mV 0.1℅+50mV | 0～200V 1mV 0.1℅+50mV | 0~500V 1mV 0.1%+200mV |
| 功率測量值 | |||||
| 量程 分辨率 @P＜100W @P≥100W 精度 | 0～250W 1mW 10mW 0.1℅+600mW | 0～400W 1mW 10mW 0.1℅+600mW | 0～200W 1mW 10mW 0.1℅+600mW | 0～350W 1mW 10mW 0.1℅+600mW | 0~250W 1mW 10mW 0.1%+600mW |
| 電流速率 | |||||
| 設定范圍CCH CCL*3 | 1mA/us～3A/us 100uA/us～300mA/us | 1mA/us～4A/us 100uA/us～400mA/us | 1mA/us～2A/us 100uA/us～200mA/us | 1mA/us～3A/us 100uA/us～300mA/us | 1mA/us~2A/us 100uA/us~200mA/us |
| 分辨率 | 1mA/us | 1mA/us | 1mA/us | 1mA/us | 1mA/us |
| 精度*4 | 3% + 10us | 3% + 10us | 3% + 10us | 3% + 10us | 3% + 10us |
| 瞬態操作 | |||||
| 瞬態模式 | 連續、脈沖、翻轉 | 連續、脈沖、翻轉 | 連續、脈沖、翻轉 | 連續、脈沖、翻轉 | 連續、脈沖、翻轉 |
| 頻率范圍*5 | 0.38Hz～50kHz | 0.38Hz～50kHz | 0.38Hz～50kHz | 0.38Hz～50kHz | 0.38Hz ~50kHz |
| 高/低值時間 分辨率 精度 | 0～655.35ms 10us 0.2℅+10us | 0～655.35ms 10us 0.2℅+10us | 0～655.35ms 10us 0.2℅+10us | 0～655.35ms 10us 0.2℅+10us | 0~655.35ms 10us 0.2%+10us |
| 上升/下降沿時間 分辨率 精度 | 10us～655.35ms 10us 0.2℅+10us | 10us～655.35ms 10us 0.2℅+10us | 10us～655.35ms 10us 0.2℅+10us | 10us～655.35ms 10us 0.2℅+10us | 10us~655.35ms 10us 0.2%+10us |
| 序列參數 | |||||
| 步長定時 分辨率 精度 | 10us～100000s 10us 0.2℅+10us | 10us～100000s 10us 0.2℅+10us | 10us～100000s 10us 0.2℅+10us | 10us～100000s 10us 0.2℅+10us | 10us~100000s 10us 0.2%+10us |
| 序列長度 | 1～50步 | 1～50步 | 1～50步 | 1～50步 | 1~50步 |
| 循環次數 | 1～65535 | 1～65535 | 1～65535 | 1～65535 | 1～65535 |
| 存儲容量 | 7組 | 7組 | 7組 | 7組 | 7組 |
| 擴展功能 | Chain | Chain | Chain | Chain | Chain |
| 電池放電 | |||||
| 放電時間 分辨率 精度放 | 1s～100h 1s 0.2℅+1s | 1s～100h 1s 0.2℅+1s | 1s～100h 1s 0.2℅+1s | 1s～100h 1s 0.2℅+1s | 1s ~100h 1s 0.2%+1s |
| 電池容量 分辨率 精度 | 1mAh～3000Ah 1mAh 0.3℅+0.01Ah | 1mAh～4000Ah 1mAh 0.3℅+0.01Ah | 1mAh～2000Ah 1mAh 0.3℅+0.01Ah | 1mAh～3000Ah 1mAh 0.3℅+0.01Ah | 1mAh~3000Ah 1mAh 0.3%+0.01Ah |
| 短路測試 | |||||
| 定電流低量程 定電流高量程 定電壓模式 定電阻低量程 定電阻中量程 定電阻高量程 定功率電壓源模式 定功率電流源模式 | 3.3A 33A 0V 0.018Ω 1.8Ω 18Ω 270W 0W | 4.4A 44A 0V 0.018Ω 1.8Ω 18Ω 420W 0W | 2.2A 22A 0V 0.06Ω 6Ω 60Ω 220W 0W | 3.3A 33A 0V 0.06Ω 6Ω 60Ω 370W 0W | 2.2A 22A 0V 0.25Ω 25Ω 250Ω 270W 0W |
| 最大速率 | |||||
| 電流 電壓 | 3A/us 0.6V/us | 4A/us 0.6V/us | 2A/us 0.6V/us | 3A/us 0.6V/us | 2A/us 0.6V/us |
| 開路電阻 | ≥20kΩ | ≥20kΩ | ≥20kΩ | ≥20kΩ | ≥20 kΩ |
| 觸發輸入 | |||||
| 觸發電平 觸發脈沖寬度 | TTL下降沿 ≥10us | TTL下降沿 ≥10us | TTL下降沿 ≥10us | TTL下降沿 ≥10us | TTL 下降沿 ≥10us |
| 最大直流輸入 | |||||
| 電流 電壓 | 33A 84V | 44A 84V | 22A 210V | 33A 210V | 22A 520V |
| 保護功能 | 過流,過壓,過溫, 過功率,極性反轉 | 過流,過壓,過溫, 過功率,極性反轉 | 過流,過壓,過溫, 過功率,極性反轉 | 過流,過壓,過溫, 過功率,極性反轉 | 過流,過壓,過溫, 過功率,極性反轉 |
| 反向電流容量 | |||||
| 輸入OFF 輸入ON | 25A 40A | 30A 50A | 25A 35A | 25A 40A | 25A 35A |
| 紋波和噪聲 | |||||
| 電流(rms/p-p) 電壓 | 3mA/30mA 5mV | 3mA/30mA 5mV | 3mA/30mA 12mV | 3mA/30mA 12mV | 3mA/30mA 30mV |
| 工作環境 | |||||
| 溫度 | 0～50oC | 0～50oC | 0～50oC | 0～50oC | 0~50oC |
| 相對濕度 | ≤85℅ | ≤85℅ | ≤85℅ | ≤85℅ | ≤85% |
| 遠程接口*6 | RS232, GPIB, USB | RS232, GPIB, USB | RS232, GPIB, USB | RS232, GPIB, USB | RS232, GPIB, USB |
| 編程語言 | SCPI | SCPI | SCPI | SCPI | SCPI |
| 交流輸入 | |||||
| 電壓 頻率 | AC110V或AC220V±15℅ 48 to 63Hz | AC110V或AC220V±15℅ 48 to 63Hz | AC110V或AC220V±15℅ 48 to 63Hz | AC110V或AC220V±15℅ 48 to 63Hz | AC110V or AC220V±15% 48 to 63Hz |
| 凈重 | 5.8kg | 5.8kg | 5.8kg | ||
