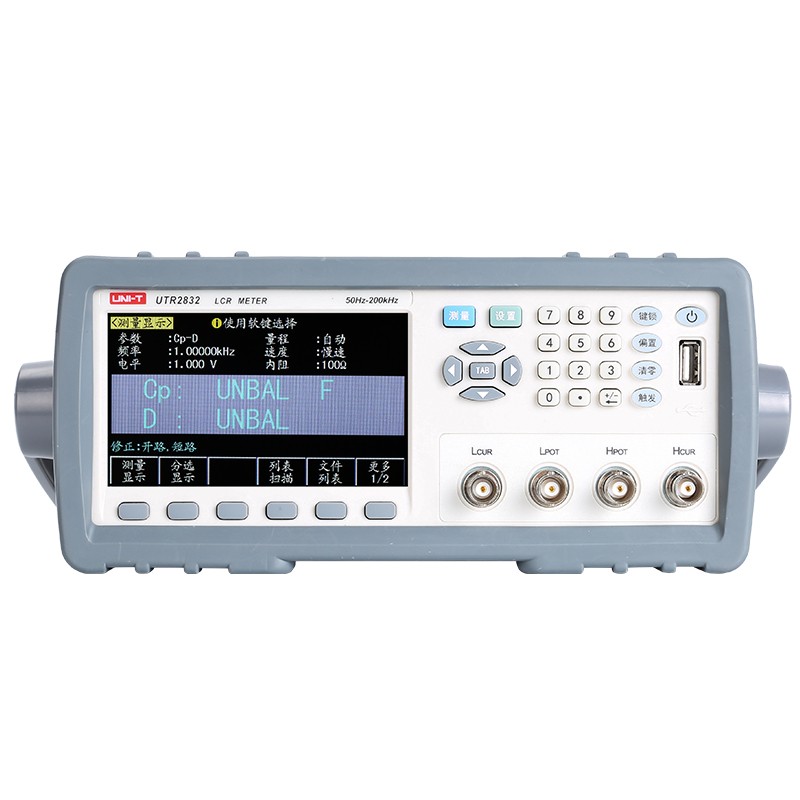

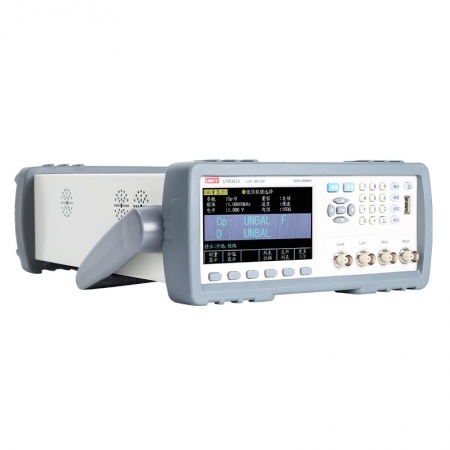

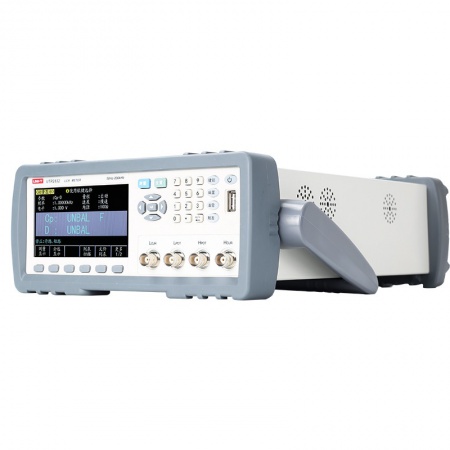

型號：UTR2832
產品介紹：
UTR2832系列是新一代低成本、高性能、緊湊型LCR數字電橋，儀器采用最新工藝和高密度電路設計，濃縮大型LCR測試儀精華，機身緊湊，小巧，配備4.3寸LCD顯示屏和全新升級的界面系統，美觀大方，操作簡便，0.05%的基本精度和良好的測試穩定性可與高端機型媲美；儀器提供豐富的接口，可方便組成各種測試系統，滿足檢驗，生產，科研的各種需求。
主要特色:
● 低成本、高性能、小體積的LCR測試儀
● 4.3寸TFT液晶顯示
● 軟電源開關
● 中英文可選操作界面
● 最高200kHz測試頻率
● 6位讀數分辨率
● 10mVrms-2.0Vrms可編程測試電平。內置0 -±5V/50mA偏置源
● DCR測試功能，分辨率100微歐
● Ls-DCR/Lp-DCR功能(L,DCR同時顯示）
● 最高測試速度13ms/次
● 信號源阻抗30Ω、50Ω、100Ω可選
● 電壓電流監視和自動電平調整功能
● 內建比較器5檔分選和計數功能
● 支持U盤文件存儲，可通過U盤升級儀器程序

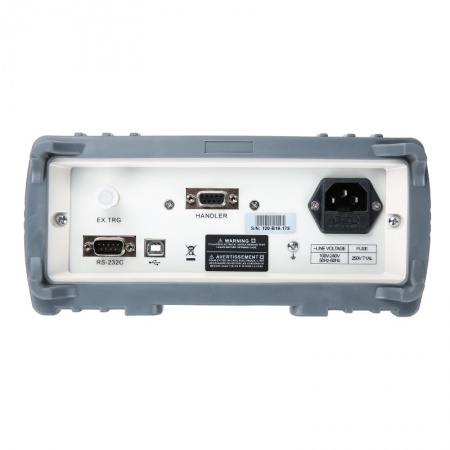

● RS232，USB，HANDLER接口
技術指標：
型號
|
UTR2832
|
基本功能
|
|
|
|
|
基本測量精確度
|
LCRZ
|
0.05%
|
DCR
|
0.10%
|
校準條件
|
預熱時間:≥30分；環境溫度:23±5℃；信號電壓:1Vvrms
清零:OPEN、SHORT，測試電纜長度:0 m
|
測試信號頻率
|
50Hz～200kHz
|
測試信號頻率精度
|
0.02%
|
信號源輸出阻抗
|
30Ω、50Ω，100Ω可選
|
AC測試信號電平
|
正常
|
10mV～2Vrms
最小分辨率：10mV
|
準確度：10%+5mV
|
100uA～20mArms
|
最小分辨率：0.1mA
|
恒定電平
|
20mV～1Vrms
|
DC測試信號電平
|
±2.1V交替
|
DC偏置
|
0V～±5V
|
最小分辨率：1mV
|
0V～±50mA
|
最小分辨率：10uA
|
測量參數
|
L、C、R、|Z|、D、Q、|Y|、G、X、B θd、θr、RDC、Vm、Im，△%
|
顯示位數
|
6
|
DCR顯示范圍
|
0.1mΩ～999.999MΩ
|
R,Rs,Rp,Z, X
|
0.00001Ω～99.9999MΩ
|
Cs,Cp
|
0.00001pF～99.9999mF
|
Ls,Lp
|
0.00001uH～99.9999kH
|
G,Y,B
|
0.0000μS～99.9999S
|
ESR
|
0.00001Ω～99.9999kΩ
|
D
|
0.00001～99.9999
|
Q
|
0.00001～99999.9
|
θr
|
-3.14159～3.14159
|
θd
|
-180.000°～180.000°
|
△%
|
-99.9999%～9999.999%
|
測量速度(≥10kHz)
|
FAST:約40次/秒，MED:約10次/秒，SLOW:約2.5次/秒，
|
等效方式
|
串聯,并聯
|
量程
|
自動，保持
|
觸發方式
|
內部，手動，外部，器件，總線
|
平均次數
|
1～255
|
清零方式
|
開路，短路，負載
|
數學運算
|
直讀，△ABS，△%
|
觸發延時設定
|
0～60s,1ms步進
|
步進延時設定
|
0～60s,1ms步進
|
列表掃描
|
100點，掃描參數，測量頻率，電平，偏置
|
比較器功能
|
5檔分選,BIN1∽BIN3、NG、AUX
|
檔計數功能
|
內部非易失性存儲器
|
100組儀器測量設置文件
|
外部USB存儲器
|
儀器設置文件，CSV數據文件，屏幕快照文件GIF,BMP,PNG
|
接口
|
RS232,USB,HANDLER
|
電源
|
|
|
|
|
電源電壓
|
100V～240VACrms
|
頻率
|
50Hz/60Hz
|
保險絲
|
1A，T級，250V
|
環境
|
|
|
|
|
溫度范圍
|
操作：0℃～+40℃
|
非操作：-20℃～+70℃
|
冷卻方法
|
自然冷卻
|
濕度范圍
|
操作：+35℃以下 ≤90％相對濕度；非操作：+35℃～+40℃ ≤60％相對濕度
|
海拔高度
|
操作：2000米以下；非操作：15，000米以下
|
機械規格
|
|
|
|
|
尺寸(W×H×D)
|
|
215(mm)×88(mm)×320(mm)
|
重量
|
|
2.5 kg
|
附件和選件
|
|
|
|
|
|
名稱
|
標配附件
|
符合所在國標準的電源線
|
UTR-S100K
|
UTR-L1M四端開爾文測試線
|
UTR-001 鍍金短路板
|
用戶手冊一本
|
光盤（應用軟件）
|
選配件
|
UTR-L1MS四線夾（帶屏蔽盒）
|
