| 編號 |
| 5012D |
| 項目名稱 |

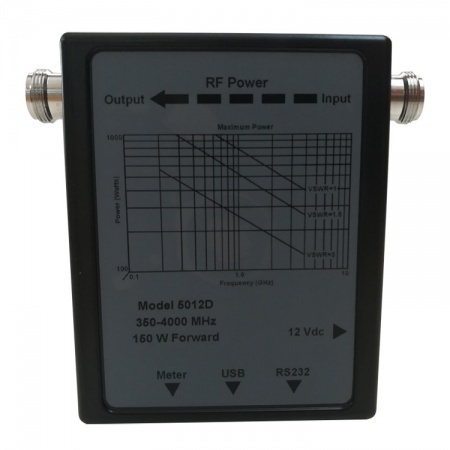

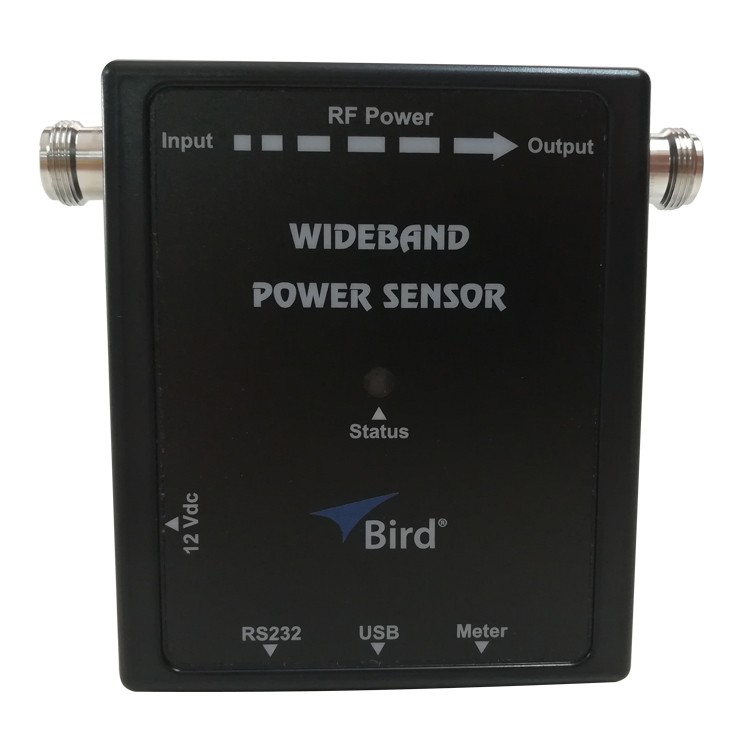

| 寬帶射頻功率傳感器 |
| 頻率范圍 |
| 350 MHz-4.0 GHz |
| 功率范圍 |
| 150毫瓦-平均150瓦，峰值400瓦 |
| 插入式駐波比 |
| 從0.35到2.5 GHz小于1.05從 |
| 2.5到4 GHz小于1.10 |
| 插入損耗 |
| 在0.35至1.0 GHz范圍內<0.05 dB在 |
| 1至4 GHz范圍內<0.1 dB |
| 方向性 |
| 高達3.0 GHz時為30 dB |
| 從3.0到4.0 GHz時為28 dB |
| 平均功率 |
| 平均正向功率范圍： 150 mW-平均150 W峰值，400 W峰值 |
| *精度，平均正向功率： 讀數的±4％，+ 0.05 W |
| 反射測量的最小正向功率： 0.5W |
| 回波損耗： 0.0至23 dB |
| VSWR： 1.15至99.9 |
| 突發平均功率 |
| 突發平均正向功率范圍： 4 W-150瓦平均 |
| 突發寬度： 1μs至5 ms |
| 重復頻率： 5 Hz，最小 |
| 占空比（D） ：.002至1.0 |
| *精度，突發平均功率： 讀數的±6％， + 0.05瓦 |
| 峰值包絡功率范圍 |
| 4.0-400瓦 |
| 精度-峰值包絡功率 |
| 猝發寬度> 200μs： 讀數的±7％，+ 0.20 W |
| 1μs<猝發寬度<200μs： 讀數的±10％，+ 0.40 W |
| 0.5μs<猝發寬度<1μs： 讀數的±15％，+ 0.40 W |
| 突發寬度<0.5μs： 讀數的±20％，+ 0.40 W |
| 波峰因數 |
| 波峰因數測量范圍： 150mW-150瓦 |
| *精度，波峰因數： 峰值和平均功率精度的線性和 |
| 互補累積分布函數 |
| CCDF測量范圍： 0.1至100％ |
| 閾值測量范圍： 4.0-400 W |
| 測量不確定度： ±2％ |
| *電平設置精度： 峰值包絡功率精度+ 2.0％ |
| 連接器 |
| N型母頭 |
| 電源供應 |
| USB端口：少于一個低功率 |
| USB負載DC輸入連接器：小于0.1A時為7-18 VDC |
| 阻抗Ω |
| 50（標稱） |
| 接口 |
| DPM接口： DB9專有接口 |
| PC接口（1）： RS-232、9600波特，無奇偶校驗，8個數據位，1個停止位，DB9 |
| PC接口（2）： USB 2.0 Type B |
| 重量 |
| 最大1.2磅 |
| 尺寸高x寬x深 |
| 4.8 x 4.6 x 1.3英寸 |
| （122 x 117 x 33毫米） |
| 數據記錄 |
| 需要5000-XT或VPM3 |
| 工作溫度 |
| -10至+50°C（+14至+122°F） |
| 儲存溫度 |
| -40至+80°C（-40至+176°F） |
| 機械沖擊和振動 |
| IAW MIL-PRF-2880F 3級 |
| CE認證 |
| EMC EN 61326-1-2006 |
