產品介紹:

A. 高達每秒110,000次之波形更新率

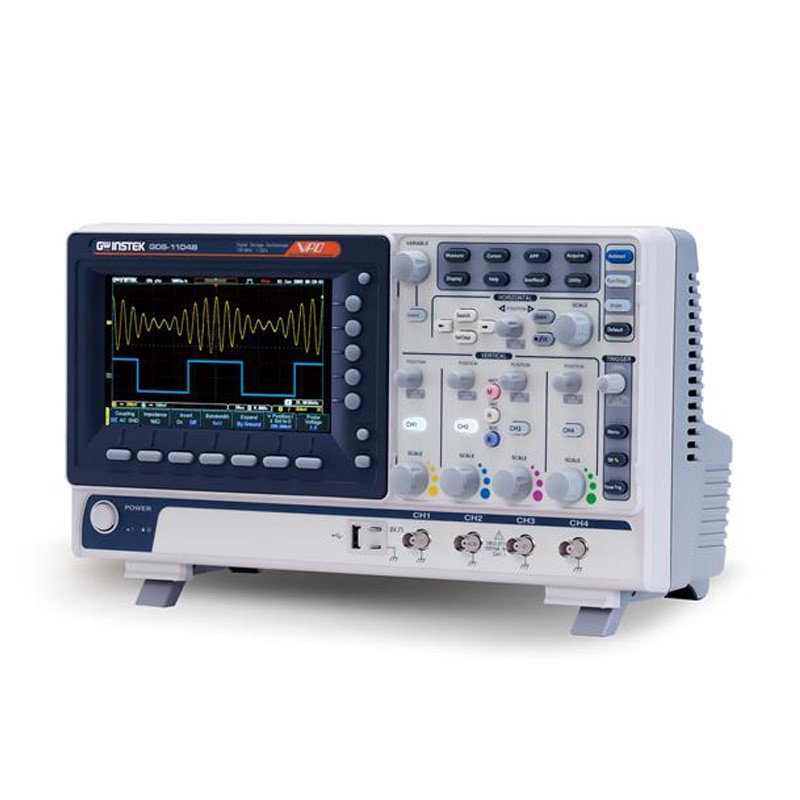

GDS-1000B系列示波器雖然在市場上屬于通用基礎型示波器， 但它卻具備了高達每秒110,000次的波形更新率，使用者可以輸入一個快速的調頻載波信號如圖所示，通常在傳統的數字示波器下量測此信號會出現不流暢的暫留現象，無法清楚地呈現調頻信號的調制變化過程。然而在GDS-1000B示波器上則無此問題發生，它不僅可流暢地呈現波形調制的變化以外，亦可層次分明地顯示變化的細節。工程師在量測不可預測且瞬息萬變的信號之下，亦能夠輕松地掌握電路的根本問題所在，實在提供了量測產業界的一大除錯利器。



B. 具備256熒幕灰階顯示
GDS-1000B系列示波器在波形顯示技術上可呈現256色階之顯示技術。在信號多樣化的量測世界中更能勾勒出豐富的層次變化，彷彿將模擬示波器的顯示能力再度表現出來。當輸入一個多層次變化的影像信號時，具備256色階顯示的GDS-1000B示波器能夠?qū)舶l(fā)信號明確地表現出來，且能夠以256色階之變化呈現亮度的層次細節，使得枯燥無味的單色波形注入了豐富的生命力，這正是GDS-1000B在通用型示波器舞臺當中所帶來之無限的量測魅力。



C. 每通道獨立10M存儲器長度
GDS-1000B示波器每通道獨立10M的記憶長度，在進行基礎量測的應用時就能輕而易舉地掌握波形的細節，當使用者輸入長串序列的正弦波信號時，GDS-1000B示波器將波形放大至20ns/div時，正弦波的細節依然可清楚地顯現。


D. 1M FFT數學取樣分析模式
GDS-1000B系列示波器在快速傅立葉轉換的數學分析模式中具備了1M記憶長度擷取模式。在傳統的各系列數字示波器當中，F(xiàn)FT模式通常只具備1000點的擷取長度，所以在頻域模式的表現上較不能呈現各頻譜量的強度分布細節，但是今天GDS-1000B系列示波器率先提供了1M擷取點的顯示模式，不但能清楚地表現頻譜量的顯示細節,同時加上高達每秒110,000次的波形更新率，使得FFT分析模式就如同在使用一臺實時頻譜分析儀一般的快速而精準，大幅提升了示波器在頻域分析的信號處理能力。


E. 放大/播放及暫停功能
當工程師在觀察細微的波形量測時，GDS-1000B示波器提供了波形局部放大的功能，將其視窗分成上下兩個部分，上面視窗為長時間波形的資料記錄以及標示著需要放大波形的位置關系，下方的視窗則是局部波形的放大圖示，這不僅能夠提供觀察者相對波形的比較，亦能詳細地掌握不同時間點之波形細節。另外，GDS-1000B也同時提供了播放/暫停的功能。特別是在長時間的波形監控時，播放功能能幫助工程師快速地瀏覽整段待測之波形，亦能快速地尋找出波形問題之所在。

F. Go/NoGo功能
在產業界量產產品時，產品的良率判定成為了一個重要的課題。GDS-1000B示波器提供了Go/NoGo分析功能，目的就是加速產品的良率分析。如右圖所示，對于一個待測波形而言，Go/NoGo分析功能可以提供一個標準的波形模板，其可隨心所欲地調整模板的大小，只要待測波形出現異常狀況而碰觸到模板時，就會產生不良品的訊息，這不僅提供了產線生產一個重要的量測利器之外，對于研發工程師來說，Go/NoGo功能針對長時間地監控待測波形也是非常方便的工具。

G. 36種量測參數選項
在GDS-1000B示波器當中，已經具備了36種不同的自動量測參數功能。使用者在取得量測波形之后，可以根據不同的量測需求，在Measure的按鍵選單下選取不同的量測參數。GDS-1000B可以在屏幕的正下方同時顯示8組不同的量測參數，若使用者仍覺得參數選項不夠，可選擇顯示全部參數值，這時36種參數就會顯示于屏幕的正中間，對于學生寫論文或是工程師撰寫報告，都是一個非常方便的量測工具。

產品特點：

100MHz/70MHz 兩種頻寬選擇，采用2或4通道輸入

1GSa/s最大實時菜樣率

每通道最大10M存儲器深度

7" 800 x 480 WVGA液晶顯示熒幕

具備256色階顯示功能，可強化波形之表現

1Mpts FFT頻域信號顯示表現

具備水平時間、垂直電壓以及觸發一鍵歸零設置功能

波形更新率最大每秒110,000次

造型新穎，重量輕巧

產品規格：

技術指標：
